Zweirichtungszähler von RWE

Jetzt war es aber so, das ich im Zuge der Installation der Solaranlage auch einen neue Zähler bekommen habe.

Einen Zweirichtungszähler bietet natürlich vielmehr Komfort als ein Ferarris Zähler.

EDL21 Zähler – Quelle: solaranlagen-online.de

Dieser Zähler zeigt zunächst erstmal die KWh im Wechsel an:
1.8.0 bedeutet Strombezug gesamt (von RWE zu mir)
2.8.0 bedeutet Stromlieferung gesamt (von PV zu RWE)

Bei diesem Zähler besteht aber auch die Möglichkeit die zweite Zeile einzublenden und dort z.B. die aktuelle Leistung anzeigen zu lassen.
Dafür muss dies aber erst aktiviert werden. Dazu wird die PIN (von RWE) und eine Taschenlampe (keine LED) benötigt.

Wie in dieser Anleitung beschrieben, kann ich die Funktionen freigeschaltet werden:
kurzanleitung-fuer-den-elektronischen-stromzaehler-edl21

Dieser Zähler bietet aber noch weitere Möglichkeiten
z.B. per D0-Schnittstelle die aktuelle Energie abzufragen. Dazu wird eine der LEDs rechts oben genutzt.

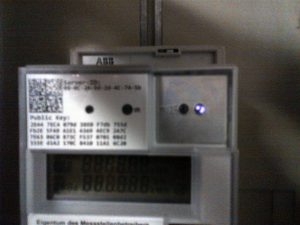

Man sollte vorher aber prüfen, ob wirklich auch Signale über die LED kommen. z.B. mit einer Handycam oder Digicam geht das:

zaehler
EDL21 Zähler – – Quelle: eigenes Foto

Habe dann nach einigen Recherchen folgenden Lesekopf und RS232-USB Adapter gekauft:

VOLTCRAFT RS-232 RS-232   RS-232 Schnittstellenadapter für VOLTCRAFT® Multimeter 1 St.
Quelle: Conrad

RS232 Schnittstellenadapter

http://www.conrad.de/ce/de/product/125640/VOLTCRAFT-RS-232-Schnittstellenadapter-fuer-VOLTCRAFT-Multimeter-Passend-fuer-VC820-VC830-VC840-VC850-VC870VC920

Ich hatte hier gelesen, dass anderes User damit auch erfolgreich die Zähler auslesen:
http://volkszaehler.org/pipermail/volkszaehler-dev/2012-October/002016.html
http://www.ip-symcon.de/forum/threads/16510-HowTo-SML-Stromz%C3%A4hler-mit-IPS-Auslesen

Ich bin mir aber nicht sicher, ob das jemand mit dem Raspberry schon hin bekommen hat.

Quelle: Amazon

DIGITUS USB 2.0 zu seriell Konverter

Als RS232-USB Adapter habe ich diesen (wichtig mit ftdi Chipsatz, nicht den profilic):

http://www.amazon.de/gp/product/B0030IT780/ref=olp_product_details?ie=UTF8&me=&seller=

Der Sensor benötigt 12V um zu funktionieren. Diese 12 V erreicht man aber nur, wenn DTR bzw. RTS angeschaltet wird.
Dies ist mir allerdings mit den Standard Linux Befehlen stty nicht gelungen. Ich glaube das geht damit auch gar nicht. Es muss also ein Script her (Python oder C), welches vor der Abfrage DTR anschaltet, damit die 12 V anliegen.
Wie genau das dann funktioniert berichte ich aber erst später.

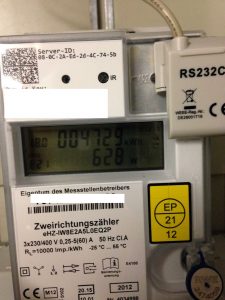

sieht im Ergebnis dann so aus:

EDL21 Zähler mit RS232 Lesekopf
EDL21 Zähler – – Quelle: eigenes Foto
